315吨玻璃钢绝缘防鸟罩专用液压机

315吨玻璃钢绝缘防鸟罩专用液压机

[发布日期:2020-09-09 15:47 浏览量: 来源:未知]
315吨四柱液压机是江西客户在山东威力重工专门采购定做的玻璃钢绝缘防鸟罩专用液压机,据了解该客户是玻璃钢制品的生产厂家,这台机器主要用来生产绝缘防鸟罩,更换模具也可生产其它玻璃钢产品,该机采用的机、电、液、气、仪一体化控制,结构简单,操作方便。

玻璃钢防鸟罩是直接安装在线路悬垂绝缘子串上方,以阻挡鸟粪、雨水、异物下落,确保绝缘子串不会发生短路,从根本上避免因异物造成的接地放电跳闸事故。采用高分子复合材料经过315吨液压机高温模压制成,安装方面,强度高,使用寿命长,有效的杜绝鸟害事故,具有良好的防冰闪功能,适合在输电线路上广泛使用。

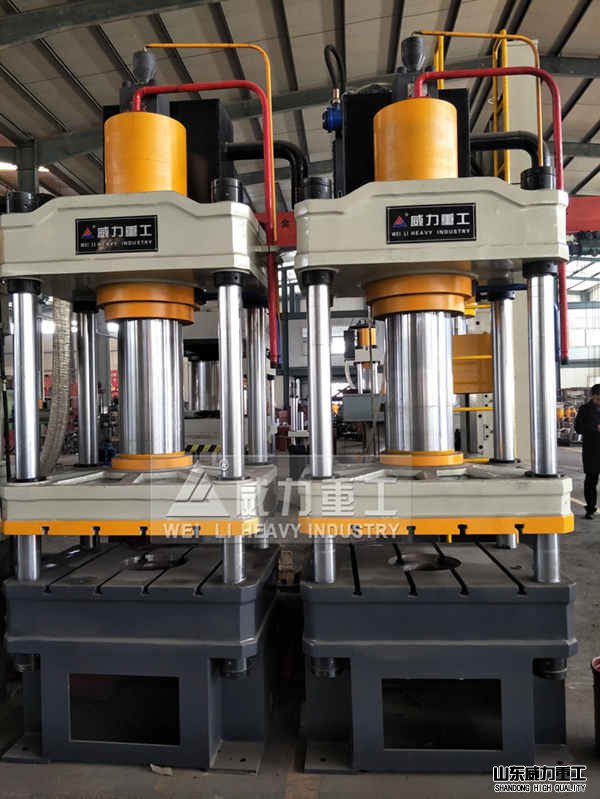

315吨玻璃钢绝缘防鸟罩液压机
                 315吨玻璃钢绝缘防鸟罩液压机


315吨玻璃钢绝缘防鸟罩液压机结构:

1、机身:
机身各部件由钢板焊接的结构件组成,焊后经时效震动消除焊接应力。其中下横梁、支柱、上横梁通过拉杆预紧(液压预紧)构成组合框架;机身中间设有滑块、滑块导向采用斜楔式四角八面导轨,滑块导板采用复合材料,支柱上的导轨采用可拆卸导轨。

2、上梁、底梁
上梁、底梁由Q235-钢板焊接而成,焊后进行消除内应力处理,确保设备自身结构和精度稳定性。上梁上加工有主缸安装孔。底梁内部安装液压缸。

3、支柱
支柱由Q235-钢板焊接而成,焊后进行消除应力处理。支柱上安装有可调的滑块导向块。

4、拉杆、锁母
拉杆、锁母材料均为45#钢。拉杆与锁母螺纹相配,通过超高压预紧装置预紧,锁紧机身。滑块为钢板焊接箱形结构,滑块底面板为整块钢板,保证足够的刚度和强度。滑块采用四角八面导轨导向,在左右支柱上共设有4组导向块,滑块的导板在导轨上作垂直运动,运动导向精度靠滑块导轨上斜铁来调整,以保证与工作台的平行度,调整方便,调整精度高,调整后精度保持性好,抗偏载能力强。导轨摩擦副一侧为合金材料,另一侧采用铜基合金材料。此外,导轨经淬火处理,硬度高,耐磨性能良好,使用寿命长。滑块导轨面设有加油孔自动加油,以便润滑运动部位

5、油缸:
玻璃钢绝缘防鸟罩液压机油缸由单个油缸实现,采用45#优质碳素钢锻件,其表面经中频淬火处理,硬度在HRC48~55之间,表面镀铬处理,镀层5-10um,使用寿命长。活塞油缸采用优质碳素锻钢锻造,其内表面经过滚压加工处理。液压缸具有足够的强度和刚度。主油缸采用进口密封元件,确保密封性能可靠。

6、电气控制系统:
电气系统由动力电路和控制电路组成。动力电路为380V、50HZ,担负着油泵电机的起、停和保护。控制部分的核心功能由“PLC”可编程序控制器来承担。根据工艺需要,由主令控制元件(选择开关、按钮等)发出的指令,依据行程开关、压力继电器等检测元件所测得的信号,对机器的开关量、模拟量进行处理,驱动液压先导阀等器件,实现对液压执行元件--油缸的压力、位移的控制,进而完成机器的生产过程。

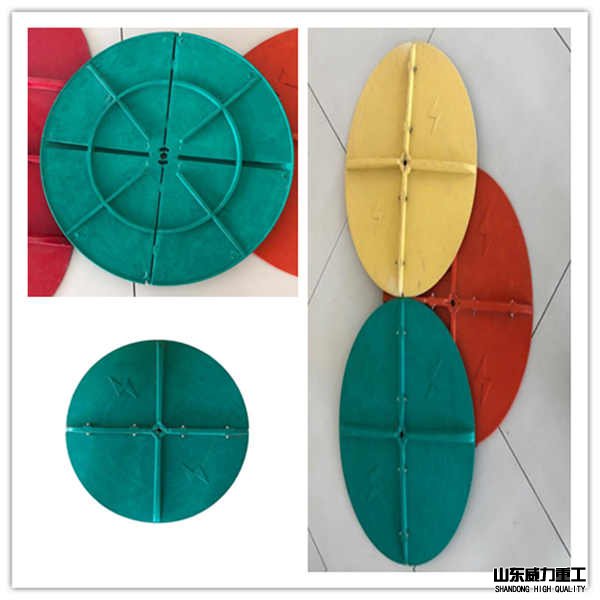

玻璃钢绝缘防鸟罩产品
                                玻璃钢绝缘防鸟罩产品

315吨玻璃钢绝缘防鸟罩液压机性能优势:

1、本机适用于玻璃钢制品的成型压制工艺,满足压制工艺的各项要求。设备温度、固化时间、压力、速度均符合玻璃钢材料的工艺特性;采用PLC控制,操作方便,工作参数可调;

2、本设备可选配配备模内抽芯控制系统,预置模内顶出控制系统,可实现快速下行、分段与压制、分段放气、工作、保压、慢速开模、快速回程、慢速脱模、快速顶出、顶出停留、快速退回等一系列动作且温度能多点控制。

3、本机采用优质SMC调压阀及电磁阀,在控制系统中可按照控制的要求来精密调整压缩空气的各种状态,在压力系统中担当重要作用。

4、预热及保压时间根据产品的不同要求可预置。

5、温控:上、下发热模板温度分开控制,采用进口智能温控器,温差精确±1℃;

6、噪音小:液压部分采用进口高性能泵浦、控制阀,油温低,噪音小,性能安全稳定。

7、工艺调整简便:压力、行程、速度、保压时间、闭合高度均可根据生产工艺任意调整,操作简便。

8、发热元件采用远红外线辐身发热管响应快、高效节能。

9、成型动力采用特殊气液增压缸,其特点是:快速、平稳,能在0.8秒钟内完成250mm的成型工作行程,保障了成型产品的质量及生产效率。

10、热成型机核心部分模架,采用大型磨床研磨精密加工而成。平行度公差±0.01mm,,确保产品加工的精度。

11、机台占地面积小,外观精美,操作方便,更快捷地装卸模具。

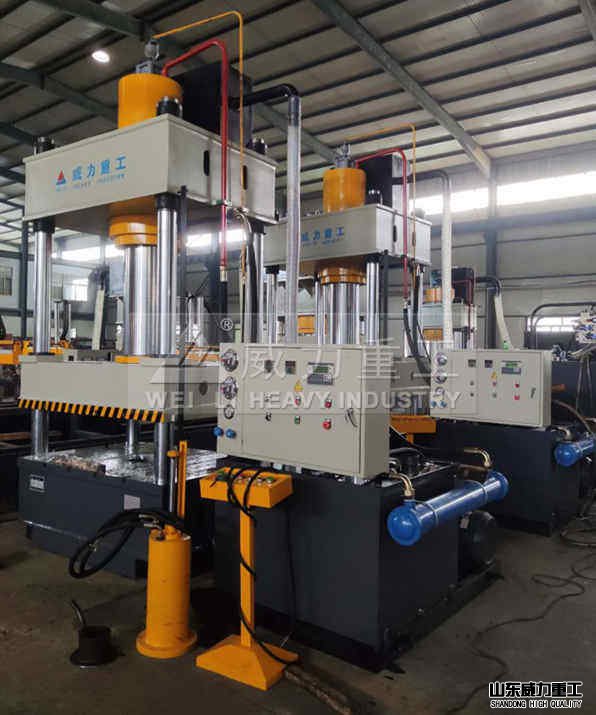

315吨玻璃钢液压机可定做生产
                           315吨玻璃钢液压机可定做生产

315吨玻璃钢液压机的工作方式:

1.点动:按相应按钮即产生相应动作,松开则动作停止
2.手动:按相应按钮则产生相应动作直至极限位置
3.半自动:(1)定压控制:滑动梁快速下降→慢速下降→加压至电接点压力表DJ上限后保压延时→卸压→回程( 后停止)
(2)定程控制:滑动梁快速下降→慢速下降→加压当滑动梁碰到接近开关XK时发讯开始保压延时→卸压→回程( 后停止)

可选配附件:
1、移动工作台;
2、冲裁缓冲装置;
3、光电保护装置;
4、行程、压力、速度数显、数控装置;
5、触摸式工业显示屏;
6、液压系统加热、冷却装置;
7、打料装置;
8、滑块安全栓;
9、模具加热及温控装置;
10、PLC可编程控制器



315吨玻璃钢绝缘防鸟罩液压机的操作说明:

1.接通电源,右旋急停按钮,红色指示灯亮,如不亮,断电,检查线路是否正常。

2.按照需要,调整电接点压力表(0-25Mpa),调整时间继电器时间。

3.按“启动”键,启动电机和油泵。观察电机工作是否正常,调整旋转方向。【注:若有意外,按急停键,检查故障。】

4.第一次试车及每次更换液压油后试车均要把溢流阀压力调至最小值,待油泵运转正常后,稍微调高压力(活塞杆上下可移动即可)使活塞上下全程运动几次以排净系统内空气,然后才可试压工作。

机器动作方式

1.旋钮①转到左位,旋钮②转到左位,为主缸、下顶缸点动模式。

2.旋钮①转到中位,旋钮②转到左位,为主缸单/自动模式。

3.旋钮①转到右位,旋钮②转到任意位

在紧急情况下,可通过按下【急停】开关使机床停止工作。机床的工进速度可由调速阀调整。
