伺服四柱油压机柱塞泵的工作原理
伺服油压机通常指采用伺服电机进行驱动控制的油压机。包括金属锻压用伺服油压机及耐火材料等行业专用伺服油压机。因伺服电机的数控化特点，有时也广泛称其为数控油压机。伺服油压机通过一个伺服电机带动偏心齿轮，来实现滑块运动过程。通过复杂的电气化控制，伺服油压机可以任意编程滑块的行程，速度，压力等，甚至在低速运转时也可达到油压机的公称吨位。

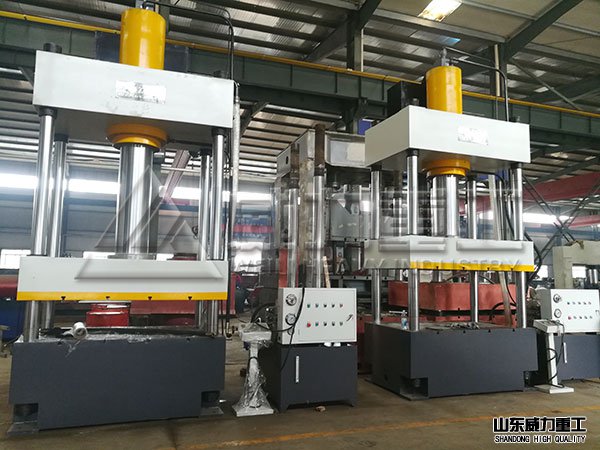

伺服油压机加工车间
当四柱油压机传动轴带动柱塞缸体旋转时，柱塞也一起转动。由于柱塞总是压紧在斜盘上，且斜盘相对刚体是倾斜的。因此，柱塞在随缸体旋转运动的同时，还要在柱塞缸体内的柱塞孔中往复直线运动。四柱油压机柱塞从缸体柱塞塞孔中向外拉出时，缸体柱塞孔中的密闭容积便增大，通过配流盘的进油口将液压油吸进缸体柱塞孔中；当柱塞被斜盘压入缸体柱塞孔时，四柱油压机缸体柱塞孔内的容积便减小，液压油在一定的压力下，经配油盘的出油口排出。如此循环，连续工作。PVH 泵的控制系统能调节液压泵的工况，使排出液压油满足工作装置需要。
四柱油压机流量稳定性的因素有压力、温度和节流口的形状等。在使用中，当四柱油压机节流阀的通流截面积调整好以后，实际上由于负载的变化，节流口前后的压差也在变化，使流量变化。油温的变化引起粘度变化，从而对流量产生影响，这在细长孔式节流口上是十分明显的。对薄壁式节流孔来说，当雷诺数大于临界值时，流量系数不受油温影响；但当压差和通流截面积小时，流量要受到油温变化的影响。当节四柱油压机流口的通流截面积小到一定程度时，在保持所有因素都不变的情况下，通过节流口的流量也会出现周期性想脉动，甚至造成断流，这就是节流口的阻塞现象,节流口的阻塞会使液压系统中执行元件的速度不均匀。
