500吨三梁四柱压力机可实现弯管成型设计原理
500T液压油路用弯管成型液压机，主要包括上横梁、滑块、工作平台、立柱、成型模具；所述上横梁、滑块及工作平台自上而下依次设置，在上横梁与工作平台之间设置有立柱，所述滑块套装在立柱上，所述成型模具设置在工作平台的上表面上，成型模具主要包括固定成型板、活动成型板、推动油缸及导柱，所述固定成型板设置在工作平台的一侧，活动成型板设置在固定成型板的对侧，在固定成型板与活动成型板相对应的位置均开有若干T形凹槽，所述活动成型板由推动油缸驱动进行移动。但是上述弯管成型液压机在模具中直接制成弯管后就直接取出，弯管的内壁光滑度较低，形成的弯管需要再进行打磨。
一种弯管成型液压机，包括机体、液压缸和工作平台，所述机体包括上横梁，所述工作平台上具有弯管模具，其中：所述液压缸固定在上横梁上，所述的500吨三梁四柱压力机液压缸的活塞杆上固定连接有压板，所述压板上具有压杆，所述弯管模具包括模腔，所述模腔包括正对压杆的模口，液压机在模口旁设置有模具球添加装置，所述模具球添加装置包括收纳箱和滑道，所述收纳箱的底部远离滑道一侧向下倾斜，所述滑道出口朝向模口。
、

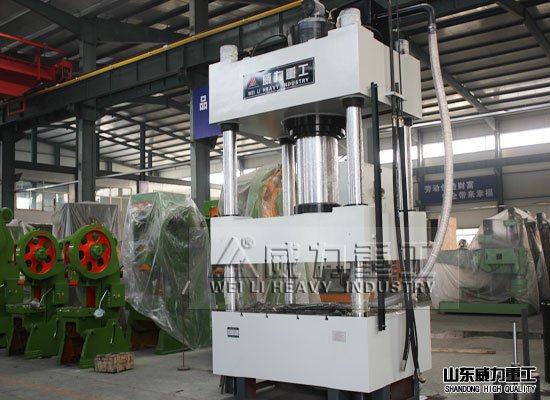

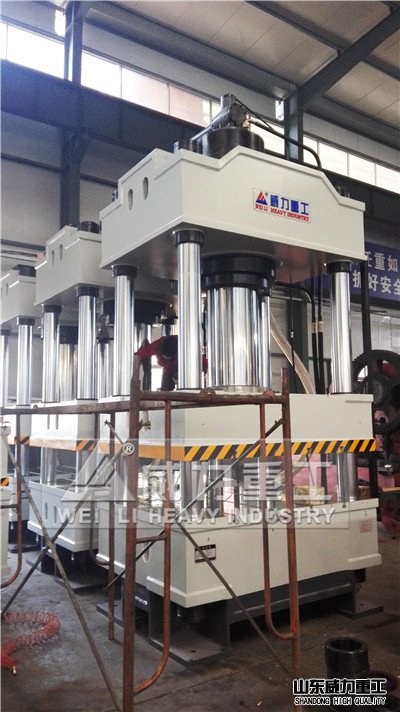

500吨弯管成型压力机
通过采用上述技术方案，在500吨三梁四柱压力机弯管模具的模口旁的模具球添加装置可以添加与需要加工的弯管的内径相同的模具球，模具球放入被弯管内部凸起等阻挡，液压缸下压，压杆推动模具球挤出弯管利用模具球与弯管内壁的挤压来使弯管内壁更加光滑，模具球添加装置的收纳箱可以存放较多模具球，需要添加模具球时将模具球拨向滑道，送至模口，添加合适数量后启动液压缸进行弯管内壁的整平操作，操作方便，并且省力，不需要对模具球进行上下移动，将模具球在收纳箱内滚动至滑道即可，并且也不需要工人伸手至弯管模具位置进行操作，操作更加安全；收纳箱的远离滑道向下倾斜，从而避免收纳箱内的模具球自发进入滑道，防止误操作。
本实用新型进一步设置为：所述收纳箱一体设置在500吨三梁四柱压力机体内，所述收纳箱朝外一侧设置有档杆。
通过采用上述技术方案，将收纳箱一体设置在机体内，节省空间，档杆可以避免收纳箱内的模具球滚出收纳箱，结构稳定。
本实用新型进一步设置为：所述模腔的下方出口处设置有收集装置，所述收集装置包括导向轨和收集盘。
通过采用上述技术方案，从模腔的下方出口被顶出的模具球滚到导轨上送至收集盘，利用收集盘对模具球进行收集再统一放回至收纳箱内，避免模具球的遗失，提手方便对收集盘进行施力可以方便的将收集盘提起再送至收纳箱中。
三梁四柱压力机厂家直销：18306370868（同微信）
本实用新型进一步设置为：所述压板上还固定有导向杆，所述导向杆穿过上横梁并在上横梁处竖直方向滑动。
通过采用上述技术方案，导向杆的设置可以使液压缸活塞的方向精确，避免压板发生水平方向移动，保证压杆能准确对准模口，从而能准确的与弯管模具配合，生产出来的管件尺寸精确。
本实用新型进一步设置为：弯管成型液压机（500吨三梁四柱压力机）还包括照明灯，所述照明灯通过蓄电池进行供电。
通过采用上述技术方案，照明灯的设置在停电等紧急状况可以进行照明，可以对液压设备进行关闭操作，避免由于突然停电而造成无法及时关闭设备的情况，保证了生产的安全性能。
本实用新型进一步设置为：所述压杆可拆卸连接在压板上。
通过采用上述技术方案，压杆可拆卸连接，在对不同尺寸的弯管进行加工时，采用不同直径的压杆，使用范围更广，并且在压杆损坏时能及时进行更换。
本实用新型进一步设置为：所述机体内还设置有推动油缸，所述弯管模具包括公模和母模，所述公模在推动油缸的带动下移动。
通过采用上述技术方案，推动500吨三梁四柱压力机油缸带动弯管模具的公模移动，实现开模和合模的操作，操作更加安全，并且合模时被油缸顶住，保证模具的稳定，避免压制弯管时模具发生相对滑动。
本实用新型进一步设置为：所述收集盘下方连接有提升油缸，所述收集盘竖直滑动连接在机体上。
通过采用上述技术方案，利用提升油缸带动收集盘上下移动，在收集盘上收集较多模具球时，将收集盘上升到收纳箱旁，将模具球移动到收纳箱内，循环利用，不需要手动带动模具球的上升下降，节省劳动力。
